Выбор между импульсным и трансформаторным блоками питания: анализ преимуществ и недостатков

Выбор между импульсным и трансформаторным блоками питания: анализ преимуществ и недостатков

Лабораторный блок питания (ЛБП) представляет собой вторичный источник электроэнергии, оборудованный блоками регулировки выходного напряжения и тока, системами контроля работы и индикации режимов, а также схемами защиты. Это оборудование широко востребовано среди профессионалов, особенно инженеров, занимающихся разработкой и ремонтом различных электронных устройств. На рынке представлено множество типов и моделей лабораторных источников питания (ИП), что может вызвать затруднения у новичков в выборе подходящего оборудования.

Для оптимального выбора источника питания, соответствующего конкретным задачам, рекомендуется изучить особенности различных типов ЛБП. Это позволит потенциальным пользователям более осознанно принимать решение о покупке и обеспечит эффективное использование выбранного оборудования в соответствии с их потребностями.

Классификация лабораторных источников

Классификация ЛБП может быть проведена по различным параметрам, однако наиболее распространенным методом является деление их по типу конструкции. Согласно этому подходу, все лабораторные блоки питания делятся на две основные категории: импульсные и линейные, последние также известные как трансформаторные. Давайте рассмотрим основные различия между импульсными и линейными источниками питания.

Линейные блоки питания

Представляет собой традиционное устройство, основанное на использовании понижающего трансформатора. Основная конструкция включает в себя диодный мост (выпрямитель), который преобразует переменное напряжение в постоянное. Затем осуществляется регулировка и стабилизация выходного напряжения, высокоемкостный конденсатор обычно отвечает за функцию стабилизации.

Большинство линейных блоков питания имеют сложные принципиальные схемы, включающие блоки регулировки и стабилизации напряжения и тока, а также блоки защиты и индикации. Производство простого трансформаторного блока питания возможно в домашних условиях, где основным и наиболее затратным компонентом будет понижающий трансформатор.

Среди специалистов, занимающихся ремонтом и проектированием электроники, популярными являются линейные блоки питания с выходными параметрами, такими как напряжение от 0 до 30 В и ток до 5 А.

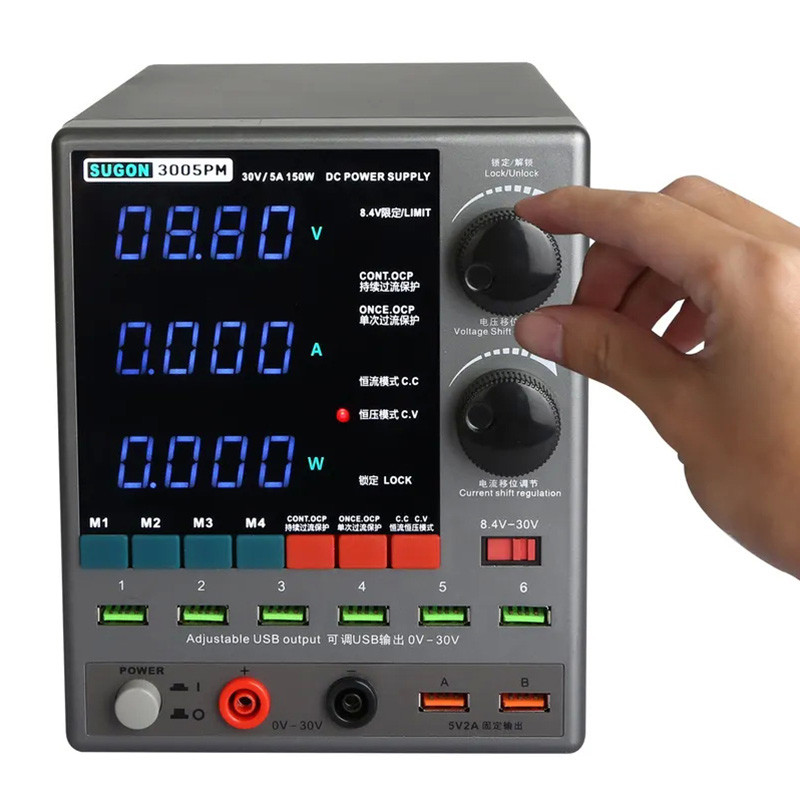

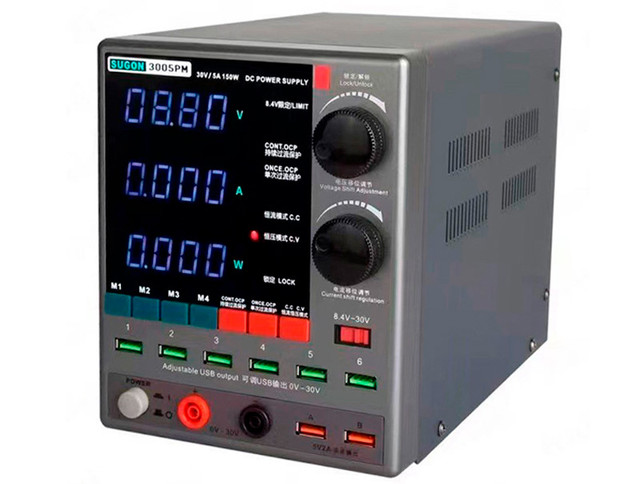

Примером такого блока питания является источник постоянного тока Sugon 3005PM 30V 5A

Этот высокоточный БП обеспечивает тонкую настройку параметров выходного тока и напряжения в установленном диапазоне. Цифровой индикатор на устройстве одновременно отображает текущие значения напряжения, выходного тока и мощности. Блок питания также оснащен режимами защиты от короткого замыкания (SCP), перегрузки по току (OCP) и функцией самовосстановления после срабатывания защиты. Главное преимущество устройства это 6 USB портов на передней панели с возможностью плавной регулировки выходного напряжения, а также 4 кнопки памяти.

Импульсные блоки питания

В настоящее время преимущественно используются лабораторные БП импульсного типа. Импульсный блок питания (ИБП) представляет собой устройство, где входное напряжение подвергается предварительному выпрямлению, после чего преобразуется в импульсы с повышенной частотой и необходимой скважностью. Эти импульсы передаются в трансформатор, где происходит понижение напряжения до нужного уровня. Затем, после трансформатора, включается диодный выпрямитель, а затем выполняется стабилизация напряжения в ИБП.

Для генерации импульсов могут применяться как однотактные, так и двухтактные схемы, которые базируются на биполярных или полевых транзисторах. Современные схемы, в свою очередь, чаще всего используют IGBT и MOSFET транзисторы. Чаще всего, для построения двухтактных схем используется широтно-импульсный контроллер (ШИМ-контроллер). Эти компактные микросхемы включают в себя схему, способную генерировать сигналы необходимой ширины и скважности для эффективного управления силовыми ключами.

Что обеспечивает стабилизацию напряжения в импульсном БП? Эту функцию выполняет отрицательная обратная связь, которая поддерживает выходное напряжение на постоянном уровне. При этом воздействие величины нагрузки и колебаний входного напряжения не влияет на выходные параметры.

Возможно изготовление импульсного ЛБП своими руками. В этом случае основными компонентами будут линейный регулятор, ШИМ-контроллер, и импульсный трансформатор.

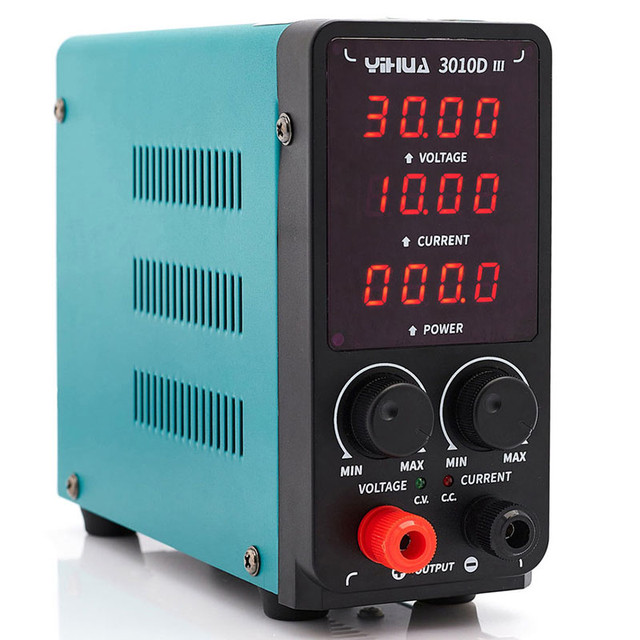

YIHUA 3010D-III, 30V, 10A, 300W  – один из популярных и востребованных лабораторных блоков питания на рынке.

Этот источник импульсного типа является образцом компактности и удобства, пользуясь при этом высоким спросом среди любителей и профессионалов. Устройство идеально подходит для питания различных электронных схем и устройств, обеспечивая стабильную и эффективную работу. В его конструкции предусмотрена возможность точной настройки параметров переменного тока в широком диапазоне от 0 до 10 А, а также напряжения от 0 до 30 В. Благодаря встроенной защите от короткого замыкания, перегрева и перегрузки по току, YIHUA 3010D-III обеспечивает безопасную эксплуатацию.

Модель также оснащена системой плавной регулировки, которая позволяет точно подбирать напряжение и ток на выходе в соответствии с требованиями конкретного устройства. Удобный цифровой дисплей отображает параметры напряжения и переменного тока в режиме реального времени, обеспечивая пользователю наглядное и удобное управление.

Преимущества и недостатки

Преимущества импульсных БП:

  • Стабильность выходного напряжения.
  • Высокий КПД обеспечивает эффективное использование энергии.
  • Широкий диапазон входных напряжений позволяет работать в различных условиях электропитания.
  • Более высокая мощность в сравнении с линейными устройствами обеспечивает большую производительность.
  • Отсутствие чувствительности к качеству электропитания повышает устойчивость к изменениям в сети.
  • Небольшие габариты обеспечивают хорошую транспортабельность, не занимает много места на рабочем столе.
  • Доступная цена, ИБП имеют более привлекательное соотношение цены и качества.

Недостатки:

  • Высокочастотные помехи могут вызывать помехи в других устройствах.
  • Сложность схем негативно сказывается на надежности.
  • Трудоемкий ремонт в домашних условиях.

Преимущества линейных БП:

  • Простота и надежность конструкции обеспечивают устойчивую работу.
  • Высокая ремонтопригодность, легко поддаются ремонту, а запчасти имеют доступную стоимость.
  • Отсутствие радиопомех минимизирует воздействие на радиочастотные устройства.

Недостатки:

  • Большой вес и габариты усложняют транспортировку и монтаж.
  • Обратная зависимость между КПД и стабильностью выходного напряжения.
  • Высокая металлоемкость конструкции.

Заключение

Выбор между импульсным и линейным блоком питания зависит от конкретных требований и задач. Оба типа источников имеют свои преимущества и недостатки, и правильный выбор зависит от специфики применения.

Импульсные блоки питания, с их высоким коэффициентом стабилизации, эффективным использованием энергии, и более широким диапазоном входных напряжений, являются привлекательным выбором в современных условиях. Однако, следует учитывать возможные проблемы, такие как высокочастотные помехи и сложность ремонта.

Линейные блоки питания, в свою очередь, выделяются простотой конструкции, высокой ремонтопригодностью, и отсутствием радиопомех. Несмотря на некоторые ограничения в мощности и эффективности, они остаются надежным выбором во многих сценариях.

В итоге, при выборе между импульсным и линейным блоком питания, важно учитывать конкретные требования проекта, а также уделять внимание балансу между эффективностью, стабильностью и другими параметрами, чтобы обеспечить оптимальное решение для конкретных потребностей.
